高强度压铸铝CSY22
基本特性：
1. 属于公司内最高强度的压铸合金，可使用于替代不锈钢精铸件、粉末冶金结构件、户外部分需要高承载高耐蚀的结构件（替代部分钢构件或铝锻件）；
2. 具有高效生产的特点，具有轻量化的特点，具有高耐蚀的特点，具有高性价比特点；
3.压铸态下未经热处理即可达到高屈服及高延伸，经热处理屈服强度高达350Mpa。
1. 属于公司内最高强度的压铸合金，可使用于替代不锈钢精铸件、粉末冶金结构件、户外部分需合金牌号 | 密度(g/cm3） | 抗拉强度Mpa/屈服强度Mpa/延伸率% | 导热系数 W/m.k | 特点 | ||
中南新材 | CSY22 （自时效） | 2.86-3.05 | >310 / 260-290 / 2.0-3.5 | 90-105 | 可一次压铸成型，工艺简单，比精密铸造、粉末冶金及液态模锻生产制作能最大限度节省加工成本，而且具有优良的后续加工切削性能，可实现表面处理多样化，可兼做散热件 | |
CSY22 （热处理） | >360 / 290-350 / 2.5-5.0 | |||||
不锈钢 | SUS304 | 7.93 | 屈服强度>205，延伸率40 | 17 （普通钢36-54W/m.k） | ||
抗拉强度>520 | ||||||
相对优势 | 同结构体积料重减轻62%以上 | 可以达到或超过部分结构不锈钢产品或锻造铝产品所需的强度和韧性，且导热效果好 | 导电导热性高 | |||
痛点描述：
CSY22具有较高的屈服强度，压铸后自然时效可以达到并超过不锈钢的屈服强度，T6热处理后达到普通碳钢的屈服强度，所以在很多铸铁、铸钢或锻铝的应用场合得以广泛应用。
CSY22流动性及压铸成型性好，故与铸钢铸铁比，具有高效高精密成型、压铸组织致密且稳定性强的特点，并具有轻量化特性，其失效因子大大优于铸钢铸铁件。
与粉末冶金件相比，CSY22压铸产品的组织均匀致密，宏观缺陷能够得到有效控制，产品实际测试失效门槛比粉末冶金件高，产品变形小，加工效率高，产品的一致性优良。CSY22具有高水平屈服强度，故在进行T6处理时，产品不会产生应力变形，其骨架组织可以自释效应力。
与锻造铝比较， CSY22一次成型，对于复杂或异型结构具有明显的制作成本优势。
应用案例：

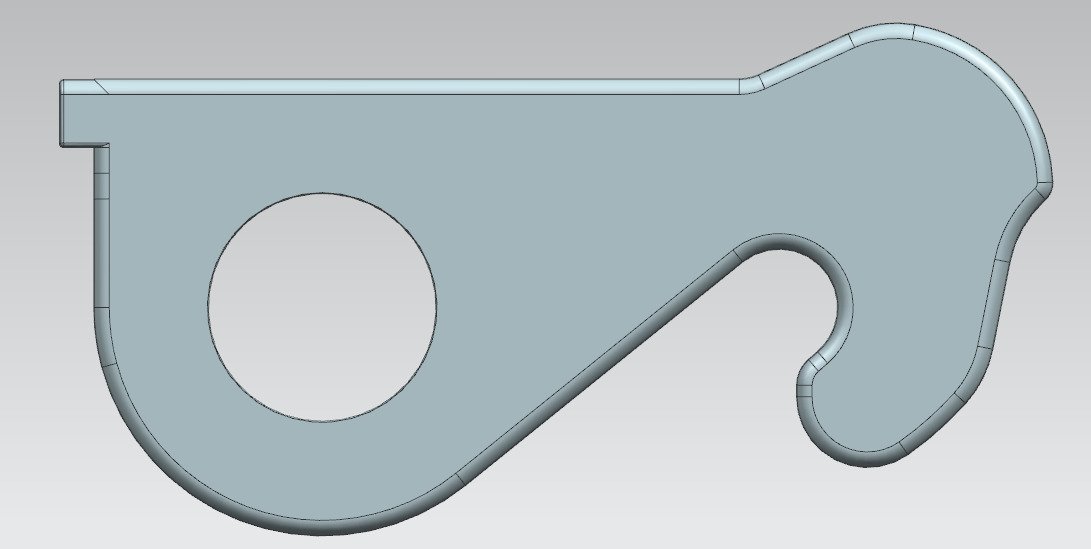

A.吊钩（大型LED连接支撑挂钩）
原精铸不锈钢+CNC制造，要求尺寸严格，单个承重350kg不变形，用CSY22精密压铸后不需要经CNC，即可满足结构尺寸要求，可承重500kg，72小时无任何变形。

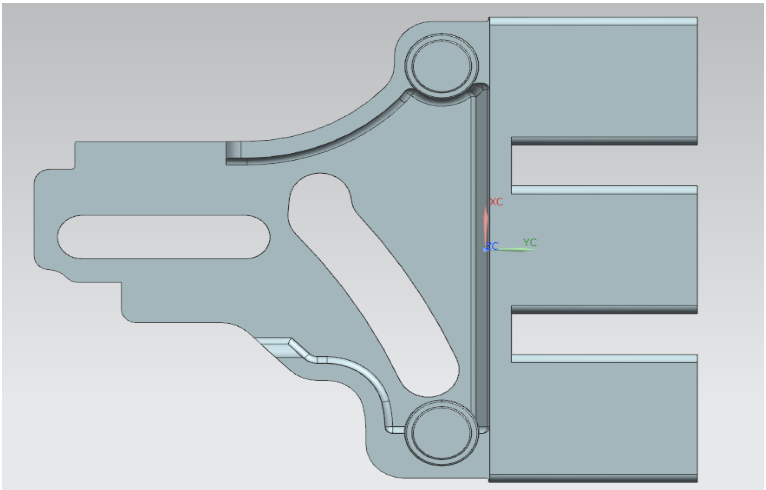

B. 锁舌（三件连体）
原不锈钢精铸件锁舌，国家标准抗剪力6500N，应用CSY22压铸精密成型后，实测抗剪力超过7500N，同比原不锈钢精铸件实测7200N出现变形。

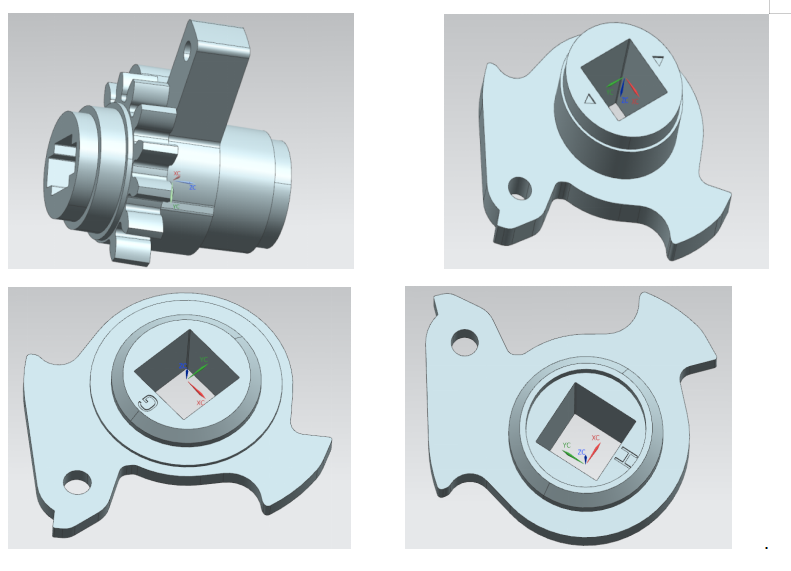

C. 拨叉齿轮（锁具组件）
原粉末冶金件锁具组件拨叉齿轮，原标准50NM抗扭力， CSY22压铸精密成型后超60NM扭力。
\

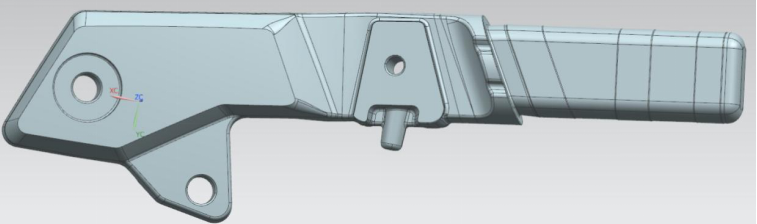

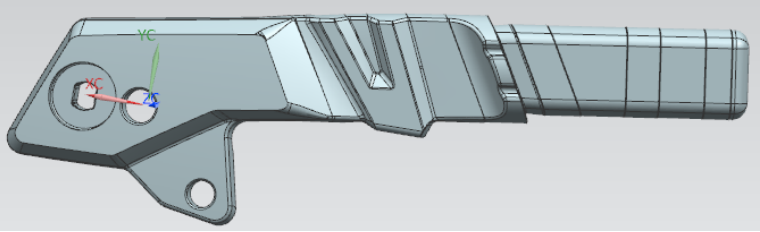

D. 园林大剪刀柄
原采用液态模缎A356合金花园剪，受力柄受折弯标准83kg*450mm，用CSY22精密压铸成型后经T6处理，达到105kg*450mm。
