锌铝压铸合金 CSY2Z

材料概述

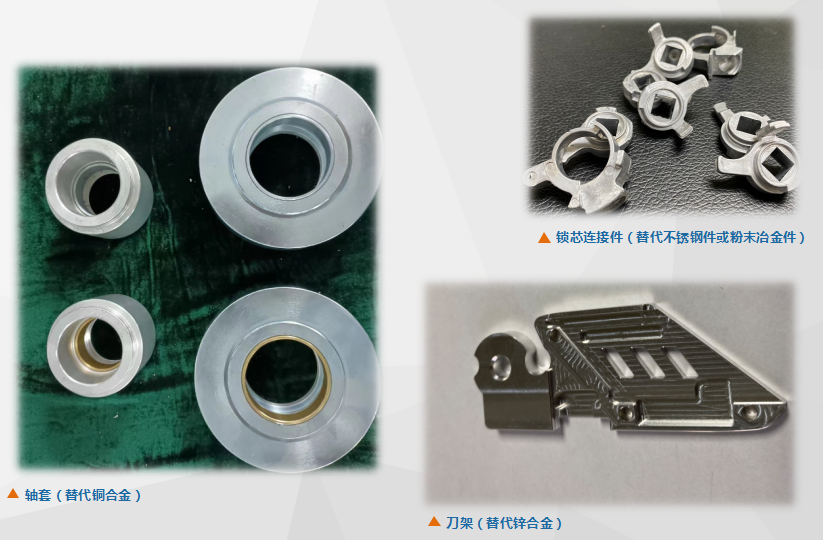

该合金是一种新型的压铸精密复杂结构近终成型合金，可以实现利角、小R直升边及细微结构一次压铸成型，压铸使用温度＜600℃，极大的提升压铸模具的使用寿命和结构尺寸的稳定性。合金极好的流动性和充型能力能够保证精细结构的实现。合金本身具备良好的自润滑减振、导热和机加性能，具备高强韧性和良好的电镀性能，可以在很多应用场景下代替普通粉末冶金件，代替铸钢件及代替锌合金压铸件，具有更优异的性价比。

CSY2Z合金使用了过渡金属微合金化及半晶态的原理，保证了高比重差元素的充分合金化及均匀性，重复熔化的组织性能遗传性，使合金的生产和使用具有长期的稳定性和一致性。

成  分

（百分含量%）

Fe

Mg

Mn

Cu

Si

Ti

Xt（稀土）

Al

Zn

0.1-0.9

0.01-0.05

0.1-0.2

0.1-0.2

0.1-0.15

0.02-0.04

＞0.5

25-28

余量

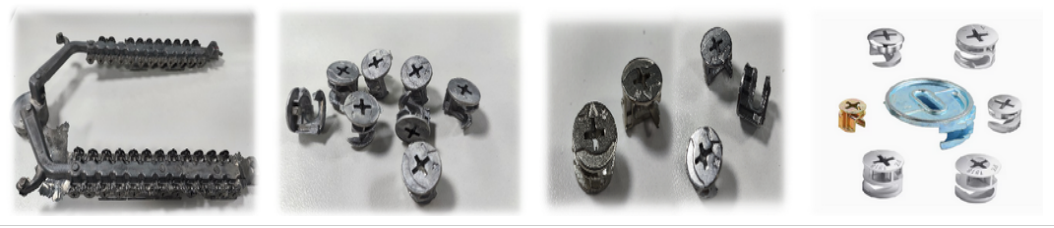

材料

基本性能

维氏硬度

HV

抗拉强度

MPa

屈服强度

MPa

导电率

%ICAS

延伸率

%

缩水率

‰

密度      g/cm3

/

/

>140

>430

>330

26

2-5

2.5

5.0-5.3

/

/
