高导热压铸铝CSY3（CSY31、CSY32）
基本特性：
1.CSY3合金是一种新型的高导热压铸铝合金, 能够实现复杂结构一次成型和精密压铸，满足各种形状及尺寸精度。在微合金化的压铸结晶条件下，压铸件的组织结构选择性地成长为致密大晶超薄晶界组织，亚共晶体只处在晶尖夹角处，特殊的组织结构生长从而赋予了合金的高导热性能，是目前导热性最好的压铸合金。
2.相同应用场景下CSY3合金压铸产品产生的温度场与1070纯铝制品的相同．比改性ADC12压铸件的工作温度平均下降3-5℃；
3.经实际量产实践，CSY3合金可压铸成型小尺寸薄壁件和大尺寸厚壁件，实现导热（散热）部件小型化/轻量化；
4． CSY3可一次压铸成型，在可量产压铸产品中最高导热系数可达205w/m.k，根据产品的特殊需求还可实现导热和强度最佳的匹配和平衡。
5．同类相关材料性能对比如下。
合金牌号 | 硬度HV | 抗拉强度/屈服强度 /延伸率 Mpa / Mpa / % | 缩水率 ‰ | 导热系数w/m.k | 流动性mm | 粘模性 | 内应力 | |
中南新材 | CSY31 | 50-58 | 120-150 / 80-100 / >10.5 | 3 | 190-210 | 300 | 良 | 小 |
CSY32 | 60-78 | >180 / 130-150 / 6-8 | 3 | 150-160 | 310 | 优 | 小 | |
对标合金 | ADC12 | 80-86 | 260-280 / 150-160 / 1.5-2 | 3 | 95-110 | 330 | 优 | 大 |
压铸锌Zn | 80-85 | 250-320 / 215-230 / 10 | 1.5-2 | 100-115 | —— | 优 | 小 | |
QNR03 | >95 | >260 / 150 / >2 | 4 易变形 | 155-165 （待确认） | 320 | 一般 | 大 | |
LH01 （华为） | >75 | >150 / 100 / >1 | 160 | 300 | 一般 | 大 | ||
6063 （型材) | 52-72 | >160 / >130 / >8 |
不能一次压铸成型 | 200-210 | —— | —— | —— | |
1070 (加工材) | 30-45 | >75 / >35 / >12 | 237 | —— | —— | —— | ||
备注 | 流动性以自制旋流盘测量自流动距离（模温300，料温690条件下），流动长度越长表明流动性越好。 | |||||||
痛点描述：
CSY3系列产品为公司自行研发的新型高导热压铸材料，具有优良的压铸成型性，与同类导热合金比，其与模具表面的反应呈惰性，满足稳定的压铸生产要求。
CSY3产品流动性好，不粘模，与同类导热合金比，具有较高屈服强度，故产品压铸后出模变形小，适应高速稳定的生产。
CSY3具有极好的延展性，故此整形精度高，内应力小，后反弹小，成品率高。
CSY3产品可按常规阳极氧化实现厚膜，满足耐磨耐蚀要求。
CSY3产品可以进行表面氧化着色处理，满足一定的外观颜色需求。
应用案例：

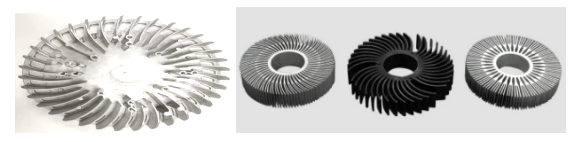

A．高功率LED散热器
经过对实际工作场检测，CSY3铝铸件与1070纯铝锻挤件工作温度一致 ；
与传统锻挤工艺生产的LED散热器相比，CSY3可以实现更高效率更低成本生产；

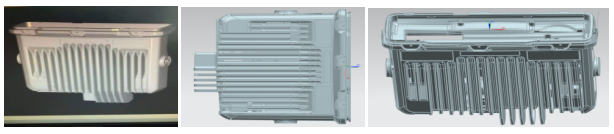

B . 大功率军用对讲机
◆与传统ADC12材料生产的产品相比，同规格CSY3产品工作使用温度下降3-5℃；
◆高散热性可以针对器件轻量化的紧凑型结构，满足各种设计要求。
C. 高功率激光结构性导热件
◆能为高功率激光设备结构性散热件的紧凑型结构设计提供新选择（新材料）；
◆可以实现压铸近终成型；
◆可以实现3D打印；
◆可以实现低压铸造，失蜡精密铸造。

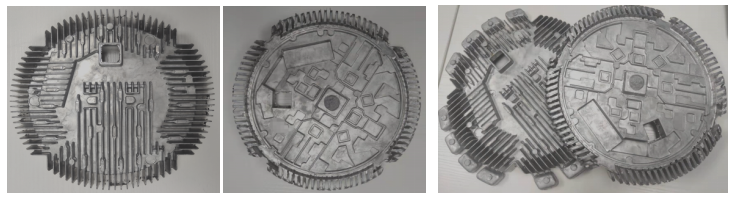

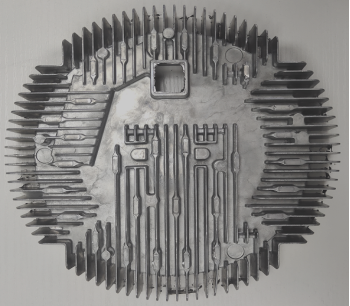

D. 室内分布式微基站散热体
◆更好的热效：设备使用工作温度下降2-3℃，大大提高工件设备的使用寿命；
◆更好的压铸性能: 压铸成品率提升20%左右，大幅降低生产成本；
◆不粘模：减少生产中断，减少非正常生产成本，提高生产效率，保障大型压铸设备充分发挥产能。
E. 动力电池箱体
传统的动力电池箱体是由摩擦焊型材再CNC加工而成，挤压成型，只适于简单二维结构产品，不适合压铸，故后续CNC加工成本大，热效管理差，抗震性差容易出安全问题，而用 CSY3铝合金压铸的电池箱体，具有以下优势：
◆可以设计复杂结构，实现低成本制造；
◆可以与水冷管实现自压密性接触性导热；
◆与现行摩擦焊结构相比，成本大幅降低；
◆紧凑型结构减少震动等因素造成的热管理失效和冲击危害。
